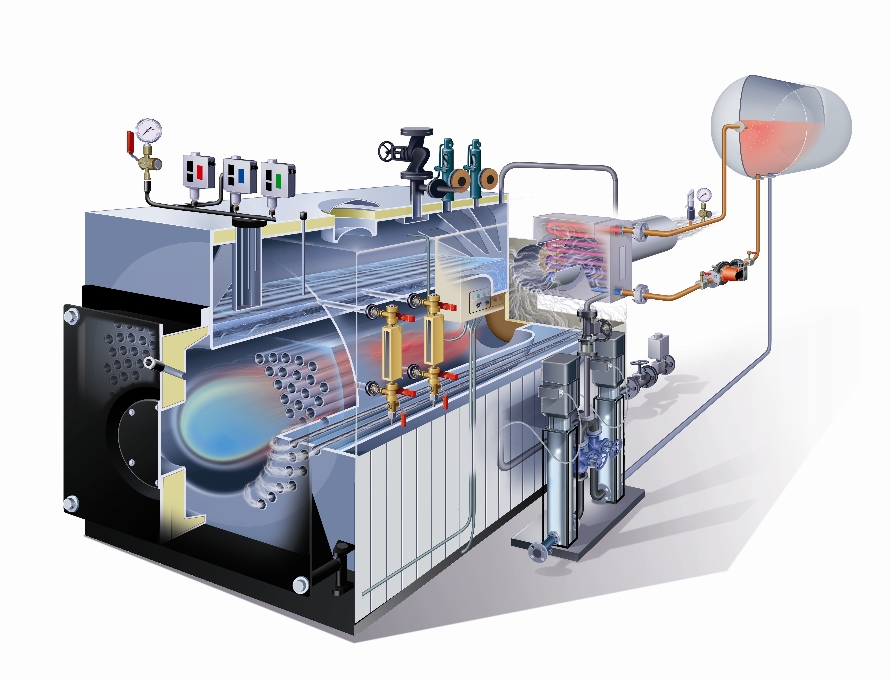

ПАРОГЕНЕРАТОР ВЫСОКОГО ДАВЛЕНИЯ С РЕВЕРСИВНЫМ ПЛАМЕНЕМ SIXEN (350 — 5000 кг/ч)

Паровые котлы (генераторы пара до 25 бар) ICI SIXEN с дымогарными трубами, реверсивным развитием факела и омываемым днищем топки выполнены в виде моноблока, с автоматическим функционированием.

Изготовлены из качественной стали, испытанной в соответствии с действующим законодательством и сварены автоматически методом погружной дуги.

Соответствуют Директиве PED 97/23/EC, подходят для работы на жидком или газообразном топливе, паропроизводительность от 350 до 6000 кг/ч, расчетное давление 12 или 15 бар.

Поставляются в комплекте в комплекте со всей регулирующей и предохранительной арматурой для быстрого ввода в эксплуатацию и работы в автоматическом режиме.

Особенность:

  • реле давления регулировки
  • 2 вертикальных многоступенчатых центробежных электронасоса для воды с температурой 120°C
  • 3 отсечных клапана подачи с запущенным потоком
  • 2 фильтр на всасывании насоса
  • 3 обратных клапана

Стандартная комплектация

группа дополнительного оснащения стороны пара, включающая следующие элементы:

  • клапан отбора пара с запущенным потоком
  • 2 пружинных предохранительных клапана
  • 2 индикатора уровня с прямым отражением
  • 2 группы отсечных кранов и индикатор слива

рампа приборов контроля давления, состоящая из следующих элементов:

  • манометр с большим циферблатом с трехходовым испытательным краном
  • ограничительное реле давления
  • предохранительное реле давления с ручным сбросом

группа питательной воды, установленная на основании котла и состоящая из следующих элементов:

  • 2 вертикальных многоступенчатых центробежных электронасоса для воды с температурой 120°C
  • 3 отсечных клапана подачи с запущенным потоком
  • 2 фильтр на всасывании насоса
  • 3 обратных клапана

группа продувки, состоящая из следующих элементов:

  • отсечной клапан спуска с запущенным потоком
  • клапан быстрого спуска с наружной резьбой с ручным рычагом

автоматический регулятор уровня с датчиками проводимости, состоящий из следующих элементов:

  • датчик пуска насоса
  • датчик останова насоса
  • датчик 1-го сигнала тревоги и блокировки горелки из-за низкого уровня
  • датчик 2-го сигнала тревоги и блокировки горелки из-за низкого уровня

электрический шкаф управления котлом, защита IP 55, 400 В/3 + Н/ 50 Гц, состоящий из следующих элементов:

  • главный выключатель
  • выключатели электронасоса подачи (выкл.-ручной-автоматический)
  • выключатель горелки
  • переключатель насоса 1
  • реле регулировки уровня
  • реле 1-го сигнала тревоги низкого уровня с ручным сбросом
  • реле 2-го сигнала тревоги низкого уровня с ручным сбросом
  • индикатор тревоги и кнопка сброса высокого давления
  • индикатор 1-го сигнала тревоги и кнопка сброса низкого уровня
  • индикатор 2-го сигнала тревоги и кнопка сброса низкого уровня
  • сигнальная сирена

ПАРОГЕНЕРАТОР ВЫСОКОГО ДАВЛЕНИЯ С РЕВЕРСИВНЫМ ПЛАМЕНЕМ SIXEN

МОДЕЛЬНЫЙ РЯД РАСХОД ПОЛНЫЙ
Модель SIXEN Полезная мощность Производство пара* Тепла Газа Дизельного топлива Мазута Сопротивление
газового тракта
Объем воды Вес*
  кВт кг/ч кВт НмЗ/ч кг/ч кг/ч мбар л кг
350 238 350 265 27,1 22,3 23,5 5,0 810 1500
500 341 500 379 38,8 31,9 33,6 6,5 921 1600
650 443 650 492 50,4 41,5 43,6 5,0 1120 2000
800 545 800 606 62,0 51,1 53,7 5,0 1250 2150
1000 681 1000 757 77,5 63,8 67,1 7,0 1830 2720
1350 920 1350 1022 104.6 86,2 90,6 6,5 2190 3020
1700 1158 1700 1287 131.8 108,5 114,1 9,5 2640 3600
2000 1363 2000 1514 155.0 1277,0 134,2 10,0 3050 4700
2500 1703 2500 1893 193.8 159,6 167,8 6,5 3380 5000
3000 2044 3000 2271 232,5 191,5 201,4 9,0 4020 5650
3500 2385 3500 2650 271,3 223,4 234,9 9,0 5000 7100
4000 2726 4000 3028 310,0 255,3 268,5 10,0 6950 8600
5000 3407 5000 3786 387,6 319,2 335,6 11,0 7400 10150

* производство пара при температуре питательной воды 80°С
* полный вес относится к моделям 12 бар с одним насосом

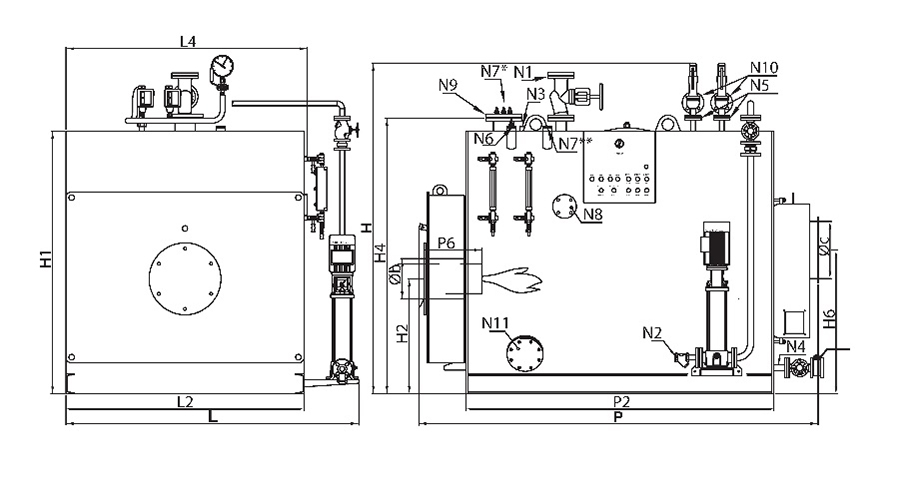

Данные для проектирования

ПАРОГЕНЕРАТОР ВЫСОКОГО ДАВЛЕНИЯ С РЕВЕРСИВНЫМ ПЛАМЕНЕМ SIXEN

Модель H H1 H4 L L2 P P2 P6 0b 0c N1 N2 N1/N2 N3 N4 N5 N6 N7 N8 N9 N10 N11
  mm mm mm mm mm mm mm mm mm mm DN/in DN/in PN DN/in DN/in DN/in DN/in DN/in DN/in DN/in DN/in DN/in
SIXEN 350 1810 1340 1470 1760 1180 1840 1260 280-330 225 250 32 1”1/4 16 1” 32 25 1/2” 1/2” 50 100 40 125
SIXEN 500 1810 1340 1470 1760 1180 2090 1510 280-330 225 250 32 1”1/4 16 1” 32 25 1/2” 1/2” 50 100 40 125
SIXEN 650 1930 1460 1560 1880 1300 2130 1520 320-370 225 300 40 1”1/4 16 1” 32 25 1/2” 1/2” 50 100 40 125
SIXEN 800 1930 1460 1560 1880 1300 2350 1740 320-370 225 300 40 1”1/4 16 1” 32 25 1/2” 1/2” 50 100 40 125
SIXEN 1000 2140 1670 1840 1840 1510 2350 1740 350-400 280 350 50 1”1/4 16 1” 32 25 1/2” 1/2” 50 125 40 125
SIXEN 1350 2140 1670 1840 1840 1510 2760 2150 350-400 280 350 50 1”1/4 16 1” 32 25 1/2” 1/2” 50 125 40 125
SIXEN 1700 2300 1830 1945 1990 1660 2790 2150 370-420 320 400** 65 1”1/4 16 1” 32 25 1/2” 1/2” 50 125 40 125
SIXEN 2000 2300 1830 1945 1990 1660 3150 2510 370-420 320 400** 65 1”1/4 16 1” 32 25 1/2” 1/2” 50 125 40 125
SIXEN 2500 2460 1990 2060 2170 1840 3200 2510 420-470 360 450** 80 1”1/4 16   32 25 1/2” 1/2” 50 125 40 125
SIXEN 3000 2530 1990 2060 2170 1840 3700 3010 420-470 360 450** 80 1”1/4 16   32 32 1/2” 1/2” 50 125 50 150
SIXEN 3500 2720 2180 2340 2310 1980 3770 3010 480-530 360 500** 80 1”1/4 16   32 32 1/2” 1/2” 50 150 50 150
SIXEN 4000 2840 2300 2460 2430 2100 4280 3500 480-530 400 550** 100 1”1/4 16   32 32 1/2” 1/2” 50 150 50 150
SIXEN 5000 2960 2420 2580 2550 2220 4530 3750 480-530 400 600** 125 1”1/4 16   32 32 1/2” 1/2” 50 150 50 150

Преимущества

  • корпус котла, изготовленный из качественной стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3, сваренной и испытанной с использование утвержденных процедур и имеющей маркировку СЕ в соответствии с директивой PED 97/23/EC
  • горизонтальная камера сгорания с инверсией пламени, с омываемым днищем, поддерживаемым патрубком и с отверстиями для обеспечения эффективного омывания; с гофрированной секцией горячей формовки для моделей начиная от SIXEN 5000
  • плоские трубные решетки с отверстиями, выполненными плазменным способом; передняя решетка, развальцованная горячим способом в направлении очага со сваркой встык вместо угловой сварки для моделей начиная с SIXEN 4000
  • ограничительная обечайка с фланцевыми соединениями PN 16 или PN 40 EN 1092-1 для рабочей аппаратуры; оснащена верхним люком, нижним люком, рым-болтом для подъема
  • дымоходы из P235GH UNI EN 10216/2-10217/2, приваренные к трубчатым решеткам и оснащенные спиральными турбулизаторами
  • передняя дверь из стальных листов, термически изолированная огнеупорными материалами с высоким содержанием алюминия, установленная на регулируемые петли, легко открывается с помощью болтов с маховиком без необходимости демонтажа горелки; оснащена индикатором для контроля горения
  • задняя дымовая камера из листовой стали, демонтируемая с помощью болтов для очистки труб от дыма; оснащена дверцей для очистки и соединением с дымовой трубой
  • основание выполнено из профилей из углеродистой стали и предназначено для установки всей группы
  • термическая изоляция в виде прокладки из минеральной ваты высокой плотности соответствующей толщины с наружной защитой из гофрированной нержавеющей стали, установленной на прямоугольную раму
  • инспекционные отверстия на стороне воды, выполненные в виде муфты с фланцем (2 проверки, начиная с модели SIXEN 2500)
  • подходит для жидкого и газообразного топлива для производства пара от 350 до 5000 кг/ч
  • оснащение арматурой, необходимой для автоматической работы с механическим и гидравлическим монтажом всего оборудования и сертификацией системы в соответствии с директивой PED 97/23/EC
  • электрическое подключение к единому централизованному шкафу управления, выполненное с помощью проводов с силиконовой изоляцией, вставленных в армированные изнутри оболочки из ПВХ с заключительным тестированием работы
