Тепловой пункт – один из главных элементов системы централизованного теплоснабжения зданий, выполняющий функции приёма, преобразования параметров и распределения теплоносителя между потребителями тепловой энергии и учёта её потребления.
Одним из путей энергосбережения является переход от центральных к индивидуальным тепловым пунктам (ИТП). Использование ИТП несет в себе ряд преимуществ, основными из которых являются:
- уменьшение металлоёмкости и протяжённости тепловых сетей вследствие снижения тепловых потерь трубопроводами;
- снижение затрат электроэнергии на привод сетевых насосов;
- использование современной автоматики позволяет осуществлять качественное и количественное регулирование отпуска тепла непосредственно у потребителя;
- точный учёт расходуемого тепла за счет наличия соответствующих приборов учёта непосредственно у потребителя;
- в случае аварии отключается один потребитель, а не целый район.
Для упрощенияпроцесса проектирования, комплектации и монтажа оборудования узлы тепловых пунктов могут изготавливаться в заводских условиях и поставляться на объект строительства в виде готовых модульных блоков.
Комплектация тепловых пунктов модульными блоками «АТОН» позволяет:
- свести к минимуму трудозатраты проектировщиков при разработке проекта теплового пункта;
- упростить процесс комплектации теплового пункта оборудованием и материалами по сравнению с поставкой их на объект строительства «россыпью»;
- осуществить контроль качества изготовления модульных блоков на всех этапах производства;
- выполнить гидравлические испытания оборудования, входящего в состав модульных блоков;
- исключить заготовительные и серьезные монтажно-наладочные работы на объекте, сведя их к установке блока в помещении теплового пункта и подключению его к трубопроводам здания и сетям электроснабжения.

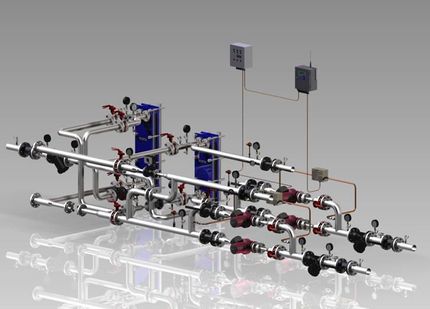

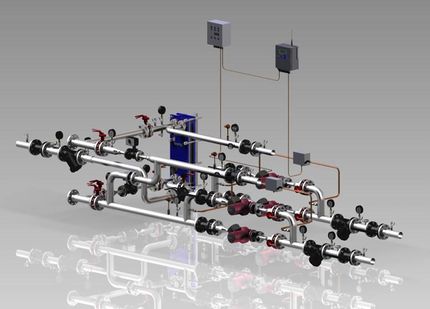

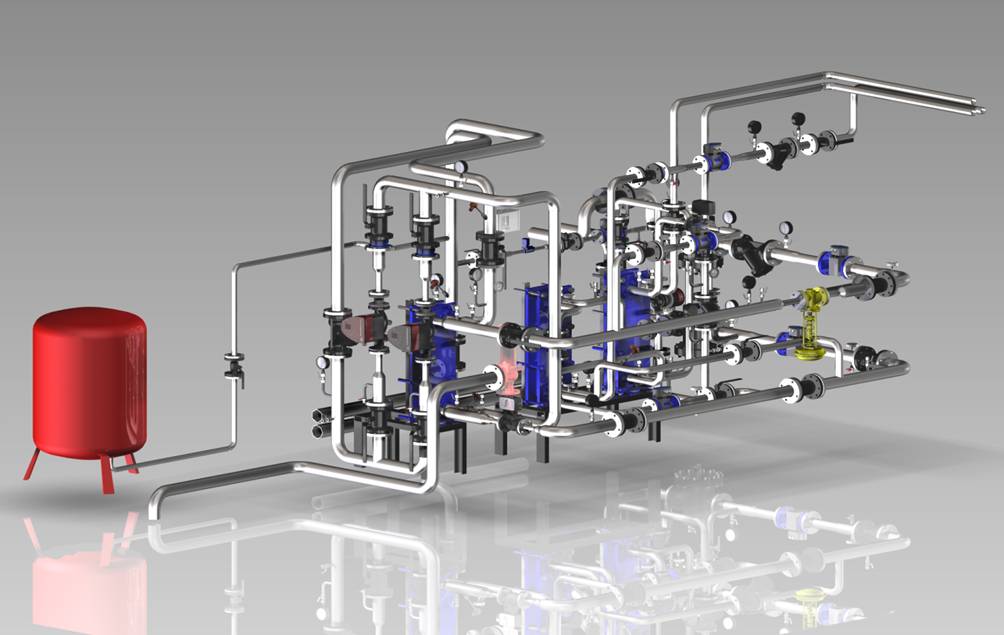

Перспективное моделирование модульных блоков «АТОН» на заводе ДП «Котломаш» ОАО «КМЗ»
Варианты исполнения модульных блоков «АТОН»
Стандартные модульные блоки «АТОН» делятся на пять типов:
1. С зависимым присоединением системы отопления либо вентиляции к тепловой сети.
2. С независимым присоединением системы отопления либо вентиляции к тепловой сети через пластинчатый теплообменник.
3. С использованием одноступенчатой параллельной схемы для присоединения системы ГВС к тепловой сети.
4. С использованием двухступенчатой смешанной схемы для присоединения системы ГВС к тепловой сети.
5. Модульный блок подпитки для различных систем с использованием повысительных насосов.
Принципиальная схема индивидуального теплового пункта
Принципиальная схема модульного блока отопления (вентиляции) с зависимым присоединением к тепловой сети
1 – кран шаровый; 2 – регулятор перепада давления; 3 – регулятор температуры; 4 – датчик температуры наружного воздуха; 5 – датчик температуры теплоносителя; 6 – щит управления; 7 – предохранительно-сбросной клапан; 8 – насос; 9 – фильтр сетчатый; 10 – клапан обратный; 11 – перепускной клапан; 12 – вибровставка; 13 – датчик-реле давления.
Маркировка модульных блоков системы отопления (вентиляции) с зависимой схемой присоединения к тепловой сети
Атон-О-65/100/в-600
О(В) – модульный блок системы отопления (вентиляции) по зависимой схеме;
65/100 – условные диаметры основных трубопроводов, входящих в состав блока, DN;
в(г) – тип насосов (вертикальные либо горизонтальные);
600 – расчётная тепловая нагрузка на систему отопления (вентиляции), кВт.

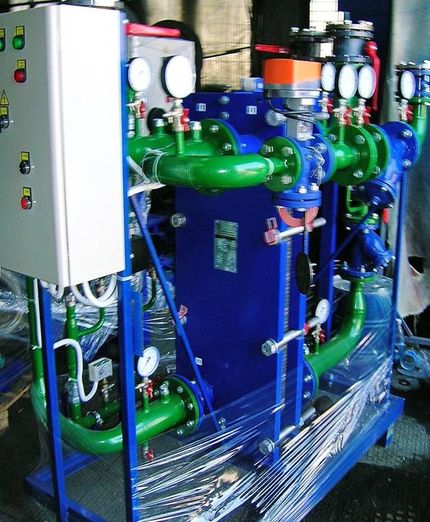

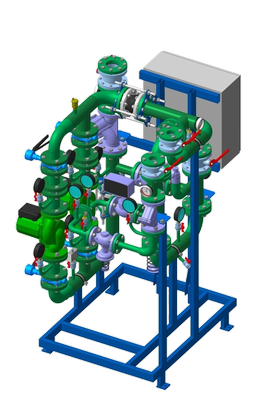

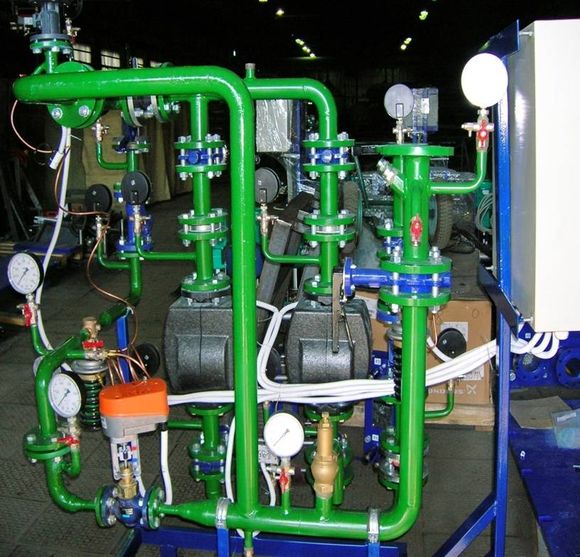

Модульный блок системы отопления (вентиляции) по зависимой схеме
Принципиальная схемамодульного блока отопления (вентиляции) с независимым присоединением к тепловой сети
1 – кран шаровый; 2 – регулятор перепада давления; 3 – регулятор температуры;4 – датчик температуры наружного воздуха; 5 – датчик температуры теплоносителя;6 – щит управления; 7 – предохранительно-сбросной клапан; 8 – насос; 9 – фильтр сетчатый; 10 – клапан обратный; 11 – перепускной клапан;12 – вибровставка; 13 – датчик-реле давления; 14 – пластинчатый теплообменник.
Маркировка модульных блоков системы отопления (вентиляции) с независимой схемой присоеденения к тепловой сети
Атон-ТО-16/в-600
ТО(ТВ)– модульный блок системы отопления (вентиляции) по независимой схеме;
16 – типоразмер теплообменника, входящего в состав модульного блока;
в(г) – тип насосов (вертикальные либо горизонтальные);
600 – расчётная тепловая нагрузка на систему отопления (вентиляции), кВт.

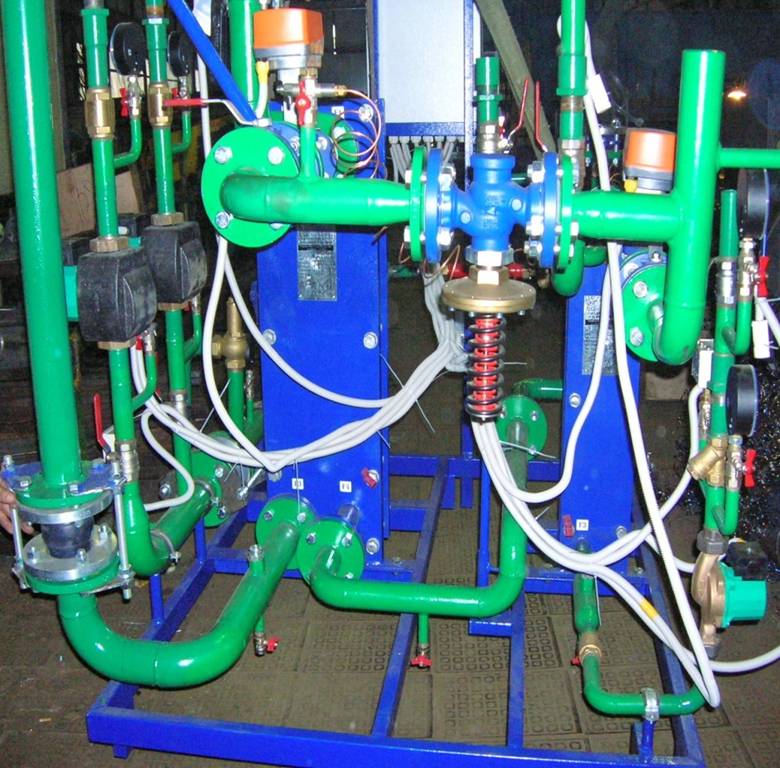

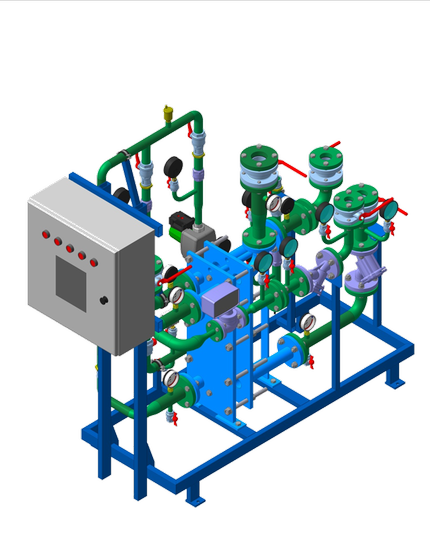

Модульный блок отопления (вентиляции), выполненный по независимой схеме
Принципиальная схема модульного блока ГВС с присоединением к тепловой сети по одноступенчатой параллельной схеме
1 – кран шаровый; 2 – фильтр сетчатый; 3 – регулятор температуры; 4 – датчик температуры теплоносителя; 5 – пластинчатый теплообменник; 6 – насос; 7 – счётчик воды; 8 – клапан обратный; 9 – датчик-реле давления; 10 – датчик-реле температуры.
Маркировка модульных блоков системы ГВС с одноступенчатой параллельной схемой присоединения к тепловой сети
Атон-ТГ-16/1ст/1х/в-600
ТГ – модульный блок системы ГВС;
16 – типоразмер теплообменника, входящего в состав модульного блока;
1ст – количество ступеней теплообменника (схема подключения к тепловой сети);
1х – количество ходов теплообменника;
в(г) – тип насосов (вертикальные либо горизонтальные);
600 – максимальная часовая тепловая нагрузка на систему ГВС, кВт.

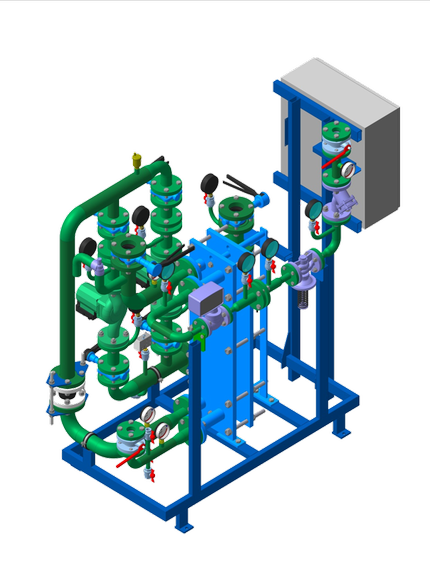

Модульный блок ГВС по одноступенчатой параллельной схеме
Принципиальная схема модульного блока ГВС с присоединением к тепловой сети по двухступенчатой смешанной схеме
1 – кран шаровый; 2 – фильтр сетчатый; 3 – регулятор температуры; 4 – датчик температуры теплоносителя; 5 – пластинчатый теплообменник; 6 – насос; 7 – счётчик воды; 8 – клапан обратный; 9 – датчик-реле давления; 10 – датчик-реле температуры.
Маркировка модульных блоков системы ГВС с двухступенчатой смешанной схемой присоединения к тепловой сети
Атон-ТГ-16/2ст/1х/в-600
ТГ – модульный блок системы ГВС;
16 – типоразмер теплообменника, входящего в состав модульного блока;
2ст – количество ступеней теплообменника (схема подключения к тепловой сети);
1х – количество ходов теплообменника;
в(г) – тип насосов (вертикальные либо горизонтальные);
600 – максимальная часовая тепловая нагрузка на систему ГВС, кВт.

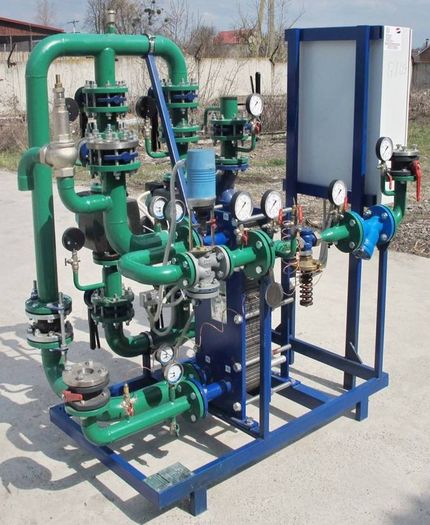

Модульный блок ГВС, выполненный по двухступенчатой смешанной схеме

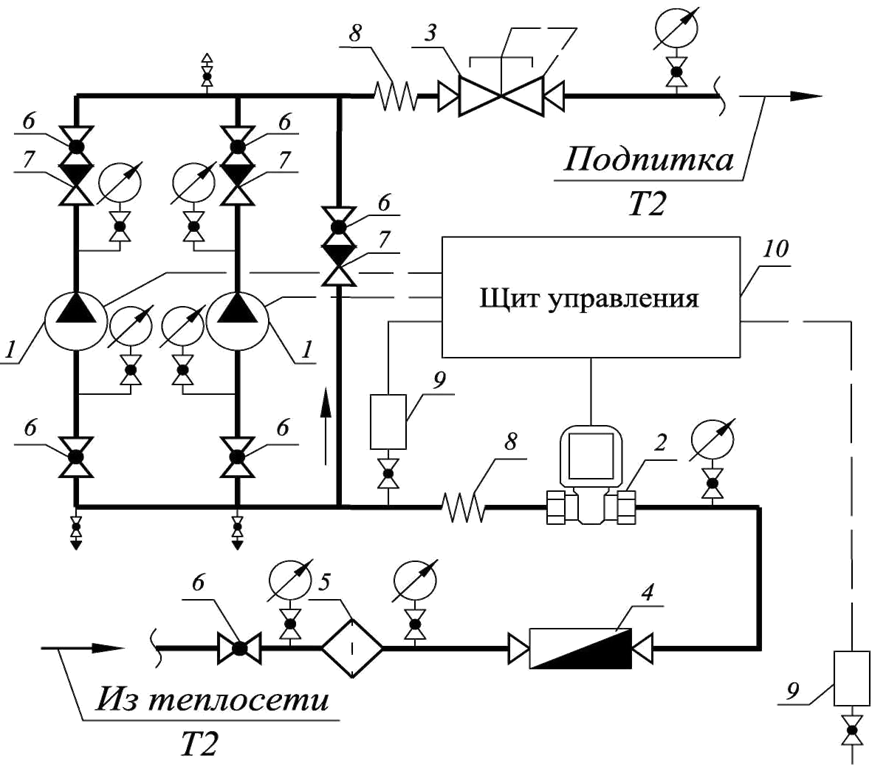

Принципиальная схема модульного блока подпитки системы отопления (вентиляции)
1 – насос; 2 – клапан соленоидный; 3 – регулятор давления «после себя»; 4 – счётчик воды; 5 – фильтр сетчатый; 6 – кран шаровый; 7 – клапан обратный; 8 – вибровставка; 9 – датчик-реле давления; 10 – щит управления.
Маркировка модульных блоков подпитки систем для отопления (вентиляции)
Атон-ТЖ.MVI 208/PN16/2н-DN25
ТЖ – модульный блок подпитки системы отопления (вентиляции);
MVI 208 – марка насоса, на базе которого выполнен модульный блок;
PN16 – рабочее давление, бар;
2н – количество насосов, входящих в состав блока;
DN25 –диаметр подпиточного трубопровода.

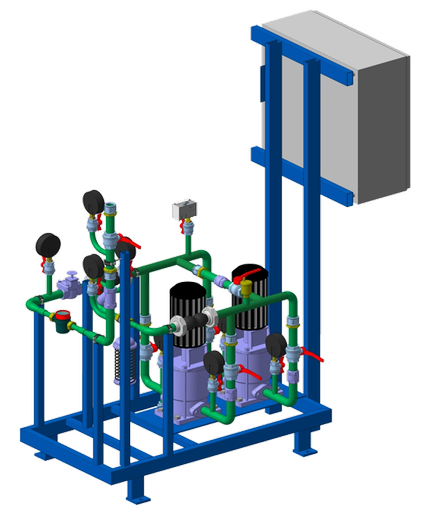

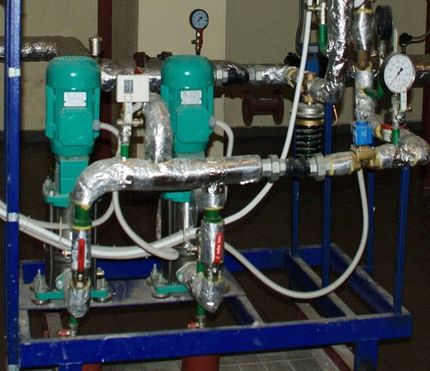

Модульный блок подпитки системы отопления (вентиляции)
Нестандартное исполнение модульных
ДП «Котломаш» выполняет изготовление не стандарт-ных модульных блоков любой конфигурации в соответствии с необходимой заказчику принципиальной схемой.
Оборудование, входящее в состав модульных блоков «АТОН»
Модульные блоки «Атон» комплектуются тепломеханическим оборудованием, приборами регулирования и трубопроводной арматурой следующих производителей:
- разборные пластинчатые теплообменники Alfa Lawa, Swep;
- насосы – Wilo, DAB, Grudnfos ;
- регулятор температуры - Danfoss, TA Hydronics, Belimo, Herz, Samson, Broen;
- регулятор перепада давлений - Danfoss, TA Hydronics, Herz , Samson, Broen;
- регулятор давления «до себя» - Danfoss, TA Hydronics, Samson, Broen;
- регулятор давления «после себя» - Danfoss, TA Hydronics, Samson, Broen;
- электромагнитный cоленоидный клапан узла подпитки – Danfoss, Meibes;
- электроконтактное реле давления (прессостат) – Danfoss (KPI-35, KPI-36);
- сетчатые фильтры – IVR, Zetkama, Tecofi, Idmar;
- запорная арматура – IVR, LD, Vitech, Broen;
- датчики температуры теплоносителя – Danfoss (ESM-11, ESMU), Wika;
- датчик температуры наружного воздуха – Danfoss (ESMT);
- контрольно-измерительные приборы – отечественного производства, Wika;
- щит автоматизации ДП «Котломаш», Meibes;
- расходомеры типа ЛК, MTW, JS.
По желанию заказчика может применяться оборудование других производителей.
